一、概述

NC2100型多功能滑模攤鋪機是我公司自主研發的多用途水泥混凝土施工設備，一機多用，能實現各種模具配置方式，廣泛應用于道路排水溝、泄水槽、路緣石、路肩石、混凝土護欄水泥混凝土結構物及農田水利水渠等施工領域，取代傳統工藝，顯著提高水泥混凝土結構物的施工質量和速度。

該機功率儲備大，全電子控制，全液壓動力驅動，比例控制，三履帶行走，配有自動轉向和自動找平控制系統，一次性完成水泥混凝土結構物的振搗、攤鋪、擠壓成型等工藝流程。

二、主要技術參數

1、基本性能參數

最大側鋪高度                          2100mm

最大攤鋪寬度                          3200mm

攤鋪速度                              0～15m/min

行駛速度                              0～35m/min

2、動力系統

發動機型號                            B3.9CS4 150C（東風康明斯）

發動機排放                            國IV階段

額定功率/轉速                         118kW/2200r/min

柴油箱容量       360L

3、行走系統

三履帶（前二后一），液壓獨立驅動、比例控制雙速馬達、特大速比行星齒輪減速機，      攤鋪速度閉環控制，PID調節

履帶寬度                             300mm

履帶長度                             1960mm

爬坡能力                             ≥25%

4、支腿轉向升降裝置

三履帶轉向裝置裝有位移傳感器，精準比例控制，可蟹型行走、協同轉向，轉彎半徑?。恢壬狄簤罕壤刂?/p>

最小轉彎半徑                         4850mm

支腿液壓升降行程                     1120mm

支腿機械調節行程                     500mm

5、支腿擺動滑動裝置

液壓調節右前支腿內外擺動、左前支腿伸縮、后支腿伸縮

右前支腿內、外擺動幅度               815mm

左前支腿伸縮行程                     1100mm

后支腿伸縮行程                       710mm

6、液壓系統

進口品牌負載敏感多泵液壓系統，比例控制行走、支腿轉向升降、振動棒

液壓油冷卻                           大尺寸散熱器，強制風冷

液壓油過濾器                         配置吸油過濾器和過濾精度達到10μm

回油過濾器

液壓油箱容量                         440L

7、電氣控制系統

操作臺人性化設計，人機交互的控制屏，清晰的圖形化識別符號，24V電壓供電系統

配置兩個縱坡傳感器、一個傾角傳感器、兩個轉向傳感器

縱坡、傾角和轉向采用電子自動控制，傳感器與控制器采用CAN總線通訊

搭載物聯網平臺，配有施工管理和監測系統，備選遙控裝置

8、絞龍輸料裝置

    液壓馬達帶動減速機驅動，傾角及伸縮液壓調節

絞龍轉速                             0～70r/min

絞龍輸料裝置尺寸                     長4400mm，葉片直徑420mm

9、振搗密實系統

進口液壓振動棒，振動頻率獨立可調、比例控制

振動棒接口                           12

振動棒頻率                           0～200Hz

10、高壓沖洗裝置

    液壓驅動高壓陶瓷柱塞泵，配有盤管器、高壓沖洗水槍
    水箱容量                             310L

11、模具及模具固定裝置

根據工況需要，可定制各式模具，滿足右側鋪、中置攤鋪

模具固定裝置液壓水平行程             1000mm

模具固定裝置液壓垂直行程（雙油缸）   360mm

模具固定裝置機械垂直行程             240mm

12、外形尺寸和重量（運輸狀態）

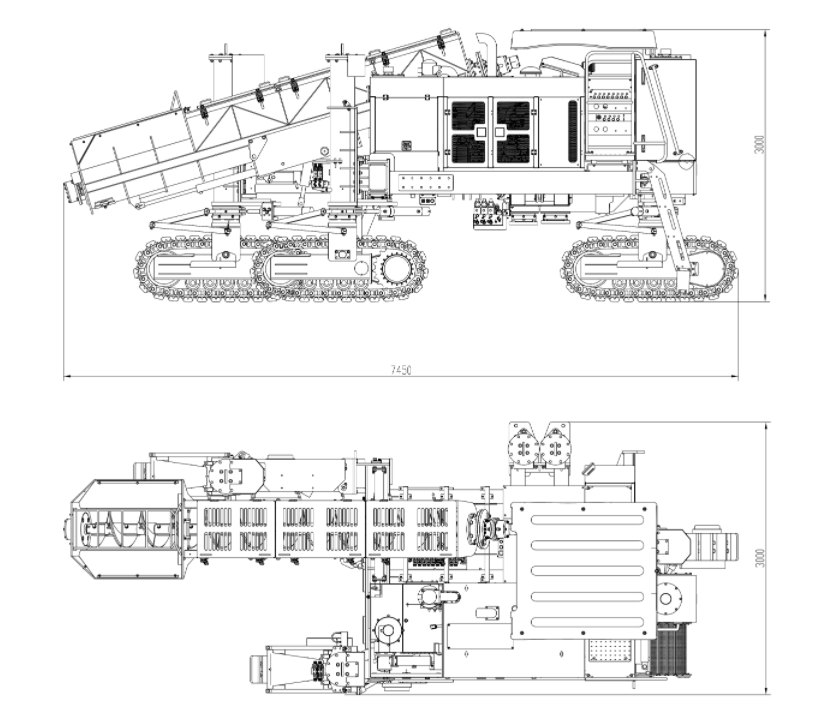

運輸尺寸（長×寬×高）               （7450×3000×3000）mm

整機重量                             16000Kg

三、性能特點

1、一機多用，通過更換各種模具及對車輛狀態的精確調整和控制，實現道路排水溝、泄水槽、路緣石、路肩石、混凝土護欄及農田水利水渠等精準滑模攤鋪。

2、三履帶行走，液壓獨立驅動、比例控制雙速馬達、特大速比行星齒輪減速機，攤鋪速度閉環控制，PID調節，確保攤鋪速度穩定性，提高滑模攤鋪質量；三履帶轉向裝置裝有位移傳感器，可蟹型行走、協同轉向，轉彎半徑小，確保設備快速就位。

3、發動機動力強勁，符合國家第IV階段排放標準；液壓系統采用負載敏感變量控制，按實際負載大小和速度供油，油耗低，節能環保。

4、操作臺人性化設計，人機交互的控制屏，清晰的圖形化識別符號，使攤鋪機操作簡單、輕松自如；搭載物聯網平臺，配有施工管理和監測系統，備選遙控裝置。

5、轉向升降采用液壓比例控制，并配置兩個縱坡傳感器、一個傾角傳感器、兩個轉向傳感器，傳感器與控制器采用CAN總線通訊，提高設備的響應速度與平穩性，確保精準線性控制，實現疊加式攤鋪。

6、根據工況需要，可實現右側鋪、中置攤鋪；液壓調節右前支腿內外擺動、左前支腿伸縮、后支腿伸縮，適應性更強；模具固定裝置采用液壓水平、垂直雙向調節，可快速更換各式模具。

7、輸料帶輸料裝置的擺動、傾角及伸縮采用液壓調節，操作便捷，適用各種工況；儲料空間大，可實現水泥混凝土的二次攪拌。

四、聲明

本公司遵循可持續發展的原則，因此，我們保留在不預先通知的情況下，對產品進行持續改進的權力。相關內容的持續改進，恕不另行通知。
